型号

技术参数

CA6150 CA6250

CA6150B CA6250B

CA6150C CA6250C

床身大工件直径

500mm

刀架大工件直径

300mm

马鞍槽大工件直径

——

720mm

马鞍槽有效长

——

210mm

大工件长

750/1000/1500/2000/2200/3000/4000mm

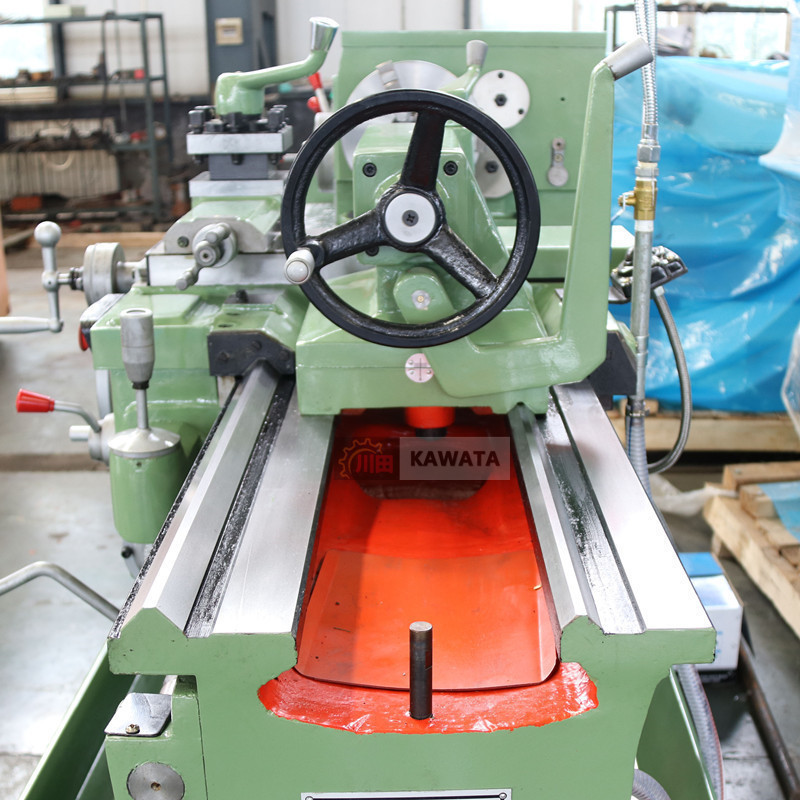

床身宽

400mm

刀杆截面

25×25mm

主轴

主轴转速范围

16-1400rpm(24steps)

主轴内孔

52mm 、(80mm)、[105mm]

主轴孔锥

莫氏No.6(MT6)(Φ90 1:20)[Φ113:20]

进给

进给数量

64种(64 kinds)(for each)

公制螺纹

(1-192mm)44种 (44 kinds)

英制螺纹

(1-24tpi)21种 (21kinds)

模数螺纹

0.25-48(模数39种)(module 39 kinds)

径节螺纹

1-96DP(37种)(37 kinds)

尾座

尾座主轴大行程

150mm

尾座主轴直径

75mm

尾座主轴孔锥

莫氏NO.5 (MT5)

主电机

7.5KW(10HP)

包装尺寸

长 750mm

2440×1140×1750

长 1000mm

2650×1140×1750

长 1500mm

3150×1140×1750

长 2000mm

3650×1140×1750

长 2200mm

4030×1140×1750

长 3000mm

4800×1140×1750

长 4000mm

4800×1140×1750

重量

Length

毛重G.W.净重N.W.

长 750mm

2170    2060

长 1000mm

2260    2140

长 1500mm

2420    2290

长 2000mm

2790    2640

长 2200mm

2940    2790

长 3000mm

3450    3300

长 4000mm

3750    3600
